Leírás

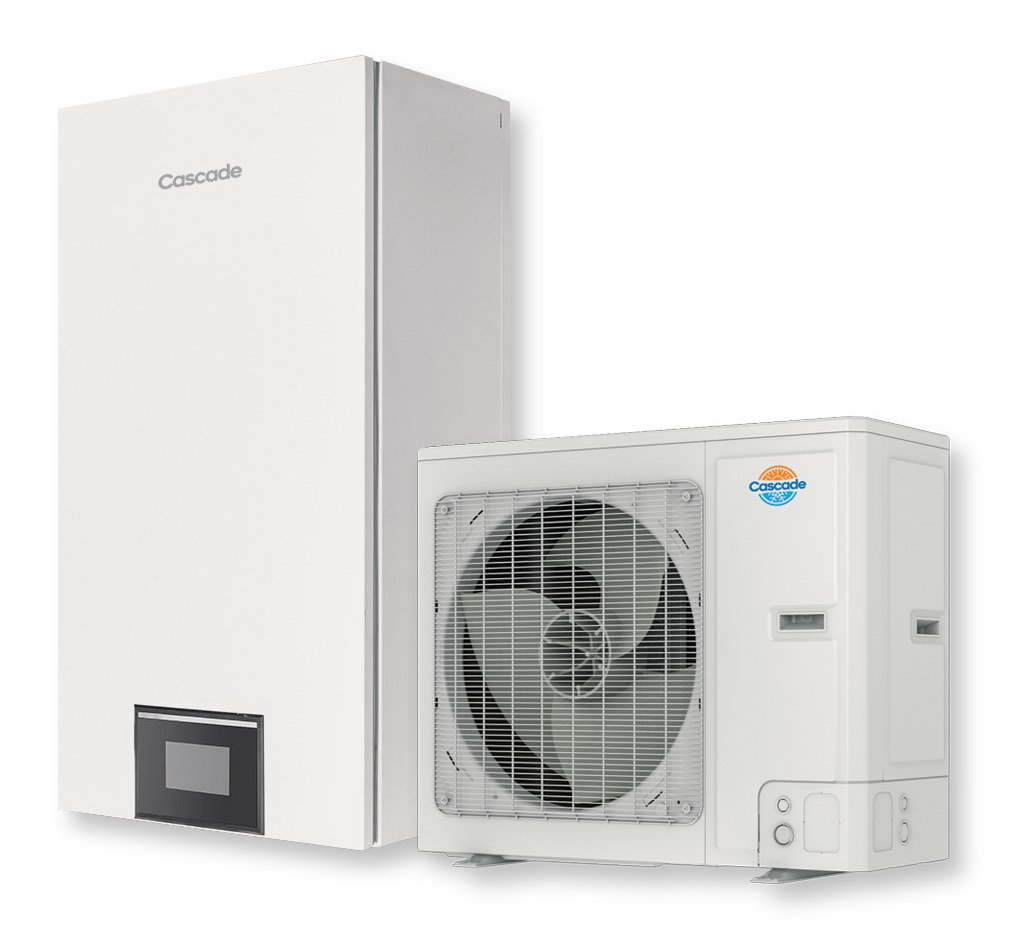

A Cascade HeatStar CRS-CQ12Pd/NhH-E osztott (split) levegő–víz hőszivattyú szett: a kültéri egységet és a falra szerelhető beltéri hidromodult hűtőközeg-vezeték köti össze. Fűt, hűt és használati melegvizet készít; a beltéri egységben tágulási tartály és elektromos fűtőbetét is van.
- Fűtés, hűtés és használati melegvíz (40–80 °C)
- Fűtés −25 °C külső hőmérsékletig
- Gree inverteres kompresszor
- R32 hűtőközeg
Típus: CRS-CQ12Pd/NhH-E, 1 fázisú kivitel, R32 hűtőközeg.
Műszaki adatok
| Általános | |
|---|---|
| Kivitel | Osztott (split) levegő–víz hőszivattyú szett: kültéri egység + beltéri hidromodul |
| Tápellátás | 1 fázis, 230 V, 50 Hz (kül- és beltéri betáp) |
| Ajánlott biztosíték [A] | 40 |
| Ajánlott kábelkeresztmetszet kültéri / beltéri [mm²] | 3×6 / 3×6 |
| Teljesítmény – felületfűtés / -hűtés | |
| Fűtőteljesítmény [kW] | 12 |
| Hűtőteljesítmény [kW] | 11 |
| Felvett teljesítmény fűtés / hűtés [kW] | 2,4 / 2,5 |
| COP / EER | 5 / 4,4 |
| Teljesítmény – fan-coil vagy radiátor | |
| Fűtőteljesítmény [kW] | 12,4 |
| Hűtőteljesítmény [kW] | 10,59 |
| Felvett teljesítmény fűtés / hűtés [kW] | 3,29 / 3,79 |
| COP / EER | 3,77 / 2,79 |
| Hűtőkör | |
| Hűtőközeg / töltet | R32 / 1,84 kg (csőhossz: 15 m) |
| Kiegészítő hűtőközeg-töltet [g/m] | 0 |
| Hűtőköri csatlakozás (folyadék / gáz) | 1/4" / 5/8" |
| Hűtőköri csővezeték kül- és beltéri között | min. 5 m, max. 15 m; max. szintkülönbség 15 m |
| Hidraulika | |
| Használati melegvíz hőmérséklete | 40 … 80 °C |
| Vízoldali csatlakozás (előremenő / visszatérő) | 1" / 1" |
| Használati melegvíz csatlakozás | 1" |
| Üzemi tartomány (külső hőmérséklet) | |
| Fűtés | −25 … +35 °C |
| Hűtés | +10 … +48 °C |
| Kültéri egység | |
| Kompresszor | Gree |
| Légszállítás [m³/h] | 5015 |
| Hangnyomásszint hűtés / fűtés [dB(A)] | 57 / 57 |
| Befoglaló méretek (Ma × Sz × Mé) [mm] | 820 × 940 × 460 |
| Tömeg [kg] | 104 |
| Érintésvédelem | IPX4 |
| Beltéri egység (hidromodul) | |
| Hangnyomásszint hűtés / fűtés [dB(A)] | 29 / 29 |
| Befoglaló méretek (Ma × Sz × Mé) [mm] | 318 × 860 × 460 |
| Tömeg [kg] | 58 |
| Elektromos fűtőbetét [kW] | 6 |
| Beépített tágulási tartály | 10 l (max. 3 bar) |
Mérési feltételek
- Felületfűtés/-hűtés: fűtés 30/35 °C víz, külső 7/6 °C (száraz/nedves); hűtés 23/18 °C víz, külső 35/24 °C.
- Fan-coil vagy radiátor: fűtés 40/45 °C víz, külső 7/6 °C; hűtés 12/7 °C víz, külső 35/24 °C.
Letölthető dokumentumok
- H-tarifa igényléséhez nyilatkozat / betétlap (PDF)
- Cascade HeatStar hoszivattyu kezelesi utmutato (PDF)
- Cascade hőszivattyú katalógus 2024-25 1.1 (PDF)
Forrás: Cascade hőszivattyú-katalógus 2024/25 (HeatStar műszaki adatok), valamint a magyar forgalmazó (cascadeklima.hu) adatlapja. A műszaki adatok tájékoztató jellegűek; a pontos rendszer-összeállításhoz és az árhoz kérjen ajánlatot.
